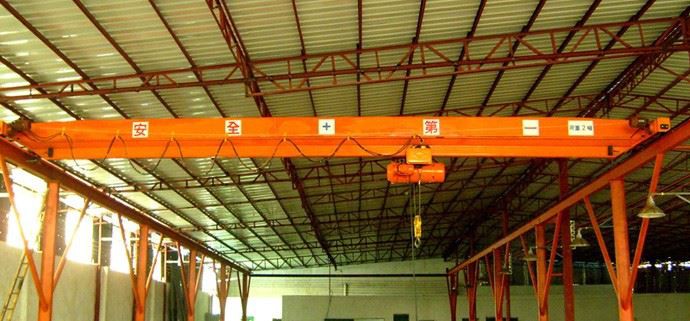

Grúa puente telescópica

1. Introducción del producto:


Las grúas puente telescópicas están diseñadas con una configuración alta, que se desarrolla con tecnología de diseño avanzada que hace referencia al estándar europeo FEM. Los puentes grúa telescópicos están compuestos principalmente por vigas principales, vigas finales, carros, piezas eléctricas y salas de control y otros componentes.



La grúa puente telescópica recientemente desarrollada tiene un diseño compacto y un diseño estructural modular que permite el uso efectivo de la altura de elevación disponible y reduce la inversión en la estructura de acero del taller.



2. Parámetros:

Peso de levantamiento(t)	1				2				3				5				10				16				20
Luz (m)	7.5	10	15	18	8	13	18	27	7.5	12	18	23	8	12	15	18	8	12	15	20	12	19	25	28	10	16	19	26
Velocidad de trabajo (m/min)	Terreno 20								Terreno 30								Suelo 20		Suelo 30		Terreno 20				Terreno 20
Modelo de polipasto eléctrico	Modelo CD1								Modelo MD1								Modelo CD1		Modelo MD1		Modelo CD1		Modelo MD1		Modelo CD1		Modelo MD1
Velocidad de elevación (m/min)	8								8/0.8								7		7/0.7		3.5		3.5/0.35		3.5		3.5/0.35
Altura de elevación (m)	6,9,12,18,24,30 o personalizado
Clase obrera	A3,A4
Corriente eléctrica	Trifásico AC 380V 50Hz o Personalizado



3. Componente:


La grúa aérea eléctrica de una sola viga colgante parcial consta de una estructura metálica, un polipasto eléctrico, un mecanismo de funcionamiento, equipo eléctrico, etc.


Pieza de estructura metálica:La viga principal generalmente adopta una estructura de viga cajón, utilizando una viga principal soldada en forma de caja, y la vía del carro está dispuesta en la parte superior y lateral del alma de la viga principal.


Montacargas eléctrico:El polipasto eléctrico está fijado a un lado de la viga principal y se desplaza longitudinalmente a lo largo de la viga principal, lo que aumenta el espacio de servicio del gancho y reduce la altura y el coste del taller. Para conocer sus características estructurales, consulte el manual del polipasto eléctrico de cable.


Mecanismo de operación:Este producto adopta la forma de conducción separada. Se completa con el motor asíncrono de freno cónico y el dispositivo reductor adopta la transmisión de reducción de engranajes "una apertura y un cierre".


Equipo eléctrico:El motor de soporte es un motor asíncrono de freno cónico. El polipasto eléctrico y toda la máquina están equipados con dispositivos de seguridad, tales como: final de carrera de elevación, final de carrera en el extremo del carro, etc.



4. Entorno aplicable:



Las grúas puente telescópicas se utilizan ampliamente en talleres, almacenes, corrales, etc. en talleres de fabricación de maquinaria, talleres metalúrgicos, petróleo, petroquímicos, puertos, ferrocarriles, aviación civil, centrales eléctricas, fabricación de papel, materiales de construcción, electrónica y otras industrias. Tiene las ventajas de dimensiones compactas, espacio libre para edificios reducido, peso ligero y presión reducida en las ruedas.



5. Piezas de desgaste:

Las piezas de desgaste de la grúa aérea colgante parcial eléctrica incluyen freno b, interruptor de límite, amortiguador y gancho de seguridad.



6. Cómo operar



Hay dos modos de operación: terrestre y aéreo. Hay dos tipos de operaciones en tierra: operación con manija con cable y operación con manija con control remoto; La operación aérea se refiere a la operación de la cabina del conductor. La cabina del conductor tiene dos tipos: tipo abierto y tipo cerrado. Se puede dividir en dos tipos: instalación izquierda o derecha según la situación real. Hay dos direcciones de entrada: lateral y final, para satisfacer la elección del usuario según diversas necesidades.



7. Beneficios



① Eficiencia mejorada



La grúa aérea eléctrica de viga simple colgante parcial de 15 toneladas proporciona a las empresas una forma eficiente de mover cargas pesadas, lo que resulta en programas de producción más rápidos y un mayor rendimiento.



② Ahorro en costos laborales



La grúa elimina la necesidad de mano de obra, lo que se traduce en importantes ahorros en costes laborales. Puede manejar cargas pesadas sin requerir intervención humana, lo que permite a los operadores concentrarse en otras tareas.



③ Mayor seguridad



Las características de seguridad de la grúa garantizan que no se produzcan accidentes ni lesiones en el lugar de trabajo. Al garantizar la seguridad del equipo y del personal, las empresas pueden ahorrar en gastos relacionados con la compensación de los trabajadores y las responsabilidades legales.



④ Bajo costo de propiedad



El bajo costo de propiedad hace de esta grúa una opción atractiva para las empresas que buscan una forma rentable de mejorar su capacidad de elevación. El mantenimiento mínimo requerido da como resultado una reducción de los gastos asociados con el mantenimiento y la reparación.



8. Precauciones



(1) Cada puente grúa telescópico debe tener una señal de capacidad de elevación nominal publicada en un lugar visible.



(2) Durante el trabajo, no se permite que nadie suba al puente ni se permite transportar a nadie con un gancho.



(3) No se permite conducir una grúa puente telescópica sin una licencia de operador o después de beber.



(4) Debe concentrarse durante la operación y no se le permite hablar, fumar ni hacer cosas irrelevantes.



(5) El vehículo debe estar limpio; No se permite colocar al azar equipos, herramientas, materiales inflamables, materiales explosivos y mercancías peligrosas.



(6) No se permite la sobrecarga de la grúa.



(7) No se permite el levantamiento en las siguientes circunstancias: fijaciones débiles; maquinaria sobrecargada; señales poco claras; tirones diagonales; objetos enterrados o congelados en el suelo; personas sobre los objetos que se levantan; materiales inflamables y artefactos explosivos sin medidas de protección de seguridad y mercancías peligrosas; artículos líquidos demasiado llenos; cables metálicos que no cumplen los requisitos para un uso seguro; y el mecanismo de elevación está defectuoso.



(8) Cuando el puente grúa telescópico esté funcionando en una línea sin obstáculos, el gancho o separador y la parte inferior del objeto izado deben estar al menos a 2 m del suelo. Si cruza un obstáculo, debe estar 0.5 m más alto que el obstáculo.



(9) Para levantar objetos que sean inferiores al 50 % de la capacidad de elevación nominal, se permite el funcionamiento de dos mecanismos al mismo tiempo; para levantar objetos que superan el 50% de la capacidad de elevación nominal, solo se permite operar un mecanismo.



(10) Para puente grúa telescópico con ganchos principal y auxiliar, no suba ni baje los ganchos principal y auxiliar al mismo tiempo (excepciones especiales).



(11) No se permite que la grúa puente telescópica suelde o martille los objetos elevados ni trabaje debajo de los objetos (está permitido cuando hay apoyo).
