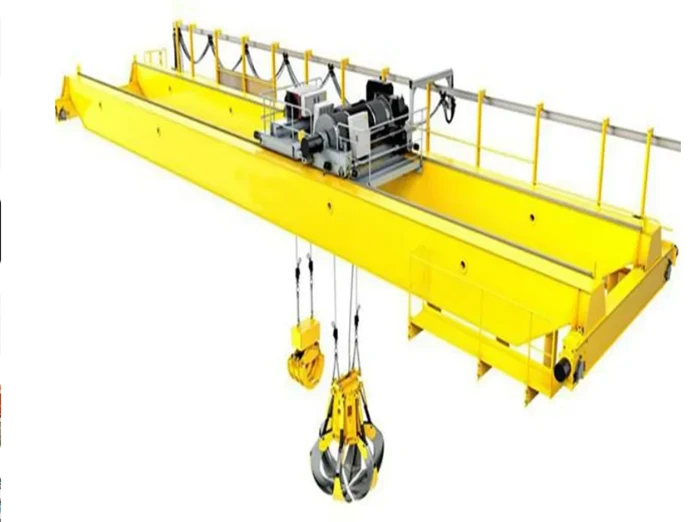

Correas de elevación para grúa aérea QN

1. Introducción del producto:



Las correas de elevación para grúa aérea QN son un tipo de grúa que tiene dos propósitos: agarrar y enganchar. Las correas de elevación para grúa aérea QN son una combinación de máquina puente tipo QD y grúa de agarre tipo QZ.



Las correas de elevación para grúa aérea QN se caracterizan porque se instalan dos juegos de mecanismos de elevación independientes en un carro, uno para ganchos y el otro para agarraderas, y los dos juegos de mecanismos de elevación no se pueden usar al mismo tiempo.



Las correas de elevación para grúas aéreas QN se utilizan ampliamente en el transporte, montaje, carga y descarga de mercancías incompactas en minas, puertos, fábricas, talleres, almacenes y patios de mercancías, etc. La dirección abierta de la cuchara se divide en paralela y vertical con la viga principal y la cuchara. Puede ser de doble o cuatro cables, de tipo hidráulico mecánico o eléctrico según las diferentes tareas de trabajo y materiales.



El accesorio de gancho para carro es perfecto para empresas que necesitan levantar objetos grandes y voluminosos con facilidad. El gancho puede levantar, mover y transportar cargas pesadas con facilidad, lo que reduce la manipulación manual y acelera el proceso de transporte.



De manera similar, el accesorio de cuchara de agarre facilita la carga y descarga de materiales a granel, como agregados, arena y grava. La cuchara de agarre puede contener grandes volúmenes de materiales y moverlos sin esfuerzo dentro del área de trabajo definida. Las empresas también pueden utilizar el cubo de agarre para separar los desechos y los escombros, mejorando así la limpieza y la seguridad del lugar de trabajo.



Las correas de elevación para grúa aérea QN se basan en el movimiento longitudinal a lo largo de la dirección de la vía del taller, el movimiento lateral del carro y el movimiento de elevación del gancho/agarre para trabajar. Las correas de elevación para puentes grúa QN son adecuadas para levantar piezas de trabajo y mercancías en tramos fijos como fábricas, centrales eléctricas, almacenes, corrales, fábricas y minas, talleres empresariales, almacenes, etc. El nivel de trabajo es diferente según las condiciones de trabajo: A 5-A8.



2. Parámetros:



Peso de levantamiento(t)		5/5			10/10		16/16
Luz (m) personalizada		10.5 13.5 16.5 19.5 22.5 25.5 28.5 31.5
Máx. Altura de elevación (m)		20/22			22		22
Velocidad de elevación (m/min)		40.1/15.6			40/10.4		41.8/13
Velocidad de desplazamiento del cangrejo (m/min)		44.6			45.6		43.2
Velocidad de desplazamiento del carro (m/min)		93.7		86.4	76	89	75.3
Agarrar (Personalizado)	Modelo	113	109	110	105	106	101	102
	Tipo	Luz	Medio		Pesado		Super pesado
	Volumen (m3)	2.5	1.5		1		0.75
	Densidad(t/m3)	Menor o igual a 1	＞1-1.7		＞1.7-2.5		＞2.5-3.3
	Peso muerto (kg)	2633	2549	2615	2506	2568	2479	2546
	Tamaño principal (mm) Ba	1634	1444		1238		1160
	Tamaño principal (mm) Bb	2425	2175		2025		1875
	Tamaño principal (mm) Bc	3120	2740	2900	2530	2690	2340	2500
	Tamaño principal (mm) Hp	3315	2935	3015	2835	2915	2735	2815
	Tamaño principal (mm) Hb	-3615	-3385	-3605	-3255	-3475	-3125	-3345
Clase obrera		A5-A8
Corriente eléctrica		Trifásico CA 380V 50Hz

3. Componente:

Las correas de elevación para grúa aérea QN tienen dos sistemas de elevación, que se componen principalmente de estructura metálica, carro elevador, mecanismo de operación del carro y sistema de control eléctrico. El dispositivo de recuperación es la cuchara de agarre y el gancho del carro elevador.



La parte de estructura metálica del puente grúa se refiere al puente y al carro; la parte eléctrica incluye equipos eléctricos y líneas eléctricas. Después de la configuración razonable de cada dispositivo, la grúa puente no sólo se puede utilizar para carga y descarga en almacenes abiertos, patios de materiales, estaciones de carga ferroviarias, terminales portuarias, etc., sino que también puede utilizar ganchos y cucharas de agarre para diferentes operaciones.



El cucharón de agarre es un tipo de dispositivo de recuperación para la carga y descarga de materiales a granel con grúa, que se utiliza principalmente para cargar y descargar una gran cantidad de objetos a granel. Su agarre y descarga son operados por el conductor en la cabina del conductor, sin la ayuda de personal auxiliar.



El gancho es el tipo de esparcidor más común en maquinaria de elevación. El gancho suele estar suspendido del cable metálico del mecanismo de elevación mediante poleas y otros componentes.



4. Características principales:





1). Estructura razonable, fuerte capacidad de carga.

2). Bajo nivel de ruido, arranque y parada suaves

3). Operación segura y confiable

4). Cabina cómoda y vista abierta.

5). Mantenimiento de bajo costo, larga vida útil.

6). Tipo de caja fuerte, soldadura manual a máquina.

7). Las ruedas son de fundición al vacío, enfriamiento de frecuencia media.

8). Las ruedas, el tambor de cable, los engranajes y los acoplamientos se procesan mediante un centro de mecanizado CNC, control de calidad SUPERIOR.

9). Motor de anillos colectores de alta resistencia o motor de jaula cuadrada con VVVF, IP54, clase de aislamiento F o H, arranque suave y funcionamiento suave.

10). Las piezas eléctricas principales de Siemens se utilizan para un funcionamiento duradero y seguro.

5. Piezas de desgaste:



Las piezas de desgaste de las correas de elevación del puente grúa QN incluyen el interruptor de límite, el amortiguador, la escobillas de carbón y la guía de cuerda.



6. ¿Cómo operar?



Las correas de elevación para puente grúa QN tienen dos tipos de operación en tierra y en el aire.(Haga clic aquí para saber más)



7. Preguntas frecuentes



(1) ¿Tiene servicio de instalación de ingeniero en el extranjero?

Sí; tenemos;



(2) ¿Podríamos comprar repuestos en el local una vez que se queden sin trabajo?

No te preocupes, es muy fácil comprar en todo el mundo. Pero si hay alguna dificultad, podemos enviarle envíos urgentes, como DHL, UPS, FEDEX, Aramex, etc.



......(Haga clic aquí para saber más)
