¿Cómo elegir la capacidad de elevación nominal de la grúa?

¿Cómo elegir la capacidad de elevación nominal de la grúa?





Capacidad de elevación nominal

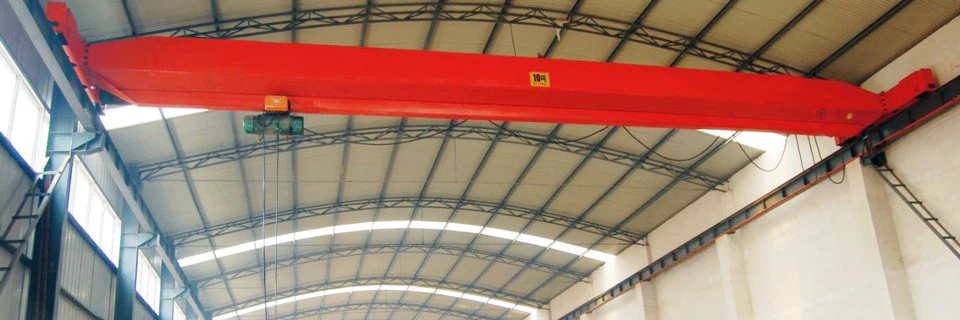

grúa puente de 5 toneladasLa masa máxima que se puede levantar una vez cuando funciona normalmente se denomina capacidad de elevación nominal y la unidad es tonelada (T) o gramo seco (KG).



La capacidad nominal de elevación de la grúa de gancho incluye el peso muerto del gancho y el bloque de polea móvil.



La calidad de los dispositivos de recogida que se pueden quitar de la grúa, como cucharas y electroimanes, se incluye en la capacidad de elevación nominal, y la capacidad de elevación nominal de las grúas tipo puente es un valor fijo.



Entre las grúas de tipo puente, la capacidad de elevación nominal de algunas grúas es un valor fijo, que no tiene nada que ver con la amplitud (como las grúas de pórtico, algunas grúas torre), y algunas grúas tienen una capacidad de elevación nominal diferente correspondiente a diferentes longitudes de brazo. y amplitudes (como grúas de neumáticos y camiones, grúas sobre orugas, grúas ferroviarias).



Cuando hay más de una capacidad de elevación nominal, la capacidad de elevación nominal generalmente se denomina capacidad de elevación máxima o, para abreviar, capacidad de elevación.



La capacidad de elevación de una grúa para levantar artículos voluminosos está determinada por la masa máxima del artículo que se levanta al mismo tiempo (en casos individuales, se pueden usar dos grúas para levantar artículos voluminosos).



Grúas para carga y descarga de materiales a granel, la capacidad de elevación se determina de acuerdo a la tasa de producción requerida.



Por ejemplo, la productividad dada de la grúa de cuchara es P(t/h), y el número de ciclos operativos por hora de la grúa es n.

(Está relacionado con la distancia de la mercancía transportada, la velocidad de trabajo del mecanismo, la coincidencia del movimiento del mecanismo, el nivel técnico de los trabajadores, etc.), el peso del material agarrado cada vez (el volumen efectivo de la cuchara * la capacidad de material) es Q1, y el peso propio de la cuchara es G, entonces la capacidad de elevación de la grúa es:



Q=Q1 más G=P/n más G



La relación entre el peso propio de la cuchara y la calidad del material agarrado aumenta a medida que disminuye el volumen de la cuchara. Para mejorar la eficiencia de trabajo, la grúa con gran capacidad de elevación generalmente está equipada con un mecanismo de elevación principal y un mecanismo de elevación auxiliar. El polipasto principal tiene un gran peso de elevación y baja velocidad; el polipasto auxiliar tiene un peso de elevación pequeño y alta velocidad. El peso de elevación del elevador auxiliar está determinado por los requisitos de operación. El peso de elevación de la elevación auxiliar de la grúa tipo puente es generalmente 1/5~1/3 de la elevación principal.



La capacidad nominal de elevación de los camiones grúa y las grúas ferroviarias varía según la orientación de la pluma (las tres orientaciones operativas básicas lateral, trasera y frontal; las grúas ferroviarias también tienen una orientación específica que forma un cierto ángulo con la dirección de la línea) ; grúas sobre neumáticos La capacidad nominal de elevación de las grúas ferroviarias también se puede dividir en tres situaciones: patas completamente extendidas, sin estabilizadores y elevación.



Cuando la grúa está levantando y conduciendo, la pluma debe estar al frente. La capacidad nominal de elevación de la grúa cuando se trabaja sin estabilizadores y elevación está determinada por la capacidad de carga de los neumáticos, ejes (o bogies con ruedas).





Durar



La distancia horizontal entre las líneas centrales de la vía de rodadura de la grúa puente de 5 toneladas se denomina tramo.



El tramo de la grúa depende principalmente del ancho del espacio de servicio, y el tramo de la grúa utilizada en el taller depende del ancho del edificio.



Con el fin de serializar los parámetros de tramo, los tramos comúnmente utilizados de las grúas puente se clasifican cada 3 m, y las grúas con una capacidad de elevación de menos de 50 t tienen dos valores de tramo correspondientes a cada tramo de la planta, y hay un paso seguro en la viga de la grúa. por encima de la planta Utilice un valor pequeño por debajo.



Si hay grúas de más de 80 t y grúas de menos de 50 t en la misma vía, la luz de la grúa se selecciona en función de la grúa de más de 80 t.



Altura de elevación



La altura de elevación generalmente se refiere al cálculo desde el suelo del sitio de trabajo (la grúa no está apoyada en el riel del suelo) o desde la superficie superior del riel de rodadura de la grúa (la grúa está apoyada en el riel del suelo) hasta la parte superior. límite del dispositivo de recogida. La distancia vertical entre ubicaciones.



Cuando la honda estáun gancho, tome el extremo inferior del arco interior del anillo de gancho; cuando la eslinga sea un cubo de agarre u otro dispositivo de recogida, tome su punto más bajo; cuando la eslinga es una horquilla, tome la superficie superior de la horquilla.



Para la grúa cuyo dispositivo de recogida deba bajarse al suelo o por debajo de la superficie de la vía de rodadura en el suelo, la profundidad a la que el esparcidor cae al suelo o por debajo de la vía de rodadura en el suelo es la profundidad descendente.



La altura de elevación total es la suma de la altura de elevación y la profundidad de descenso.



El símbolo de la altura de elevación es H y la unidad es m.
