Ilustración de señal de gesto de comando estándar general para grúa móvil

Ilustración de señal de gesto de comando estándar general para grúa viajera

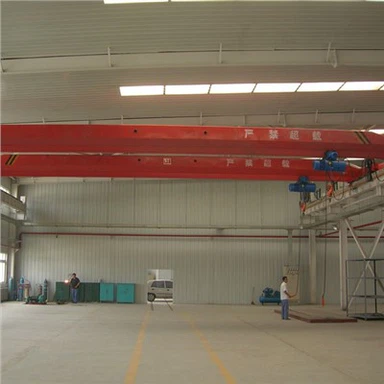

Conducir es un nombre común paraPuentes grúa de 15 toneladas.. Para garantizar la operación segura de la conducción, muchas empresas tendrán comandantes profesionales para ordenar a los conductores cuando conduzcan. El personal de mando de conducción debe dominar las señales gestuales de mando de la grúa.


Las señales de gestos se refieren a gestos de comando que generalmente son aplicables a varios tipos de grúas en elevación y transporte. En la señal gestual general, el gancho (incluyendo anilla de elevación, ventosa electromagnética, agarre, etc.) se refiere al gancho vacío y al gancho con carga. "Adelante" significa que la grúa se mueve hacia el comandante; , Atrás, Izquierda y Derecha se basan en la ubicación del conductor en el lenguaje de comandos.


Diagrama esquemático de la acción de señal de gesto general del gesto de comando de grúa:





Eche un vistazo a la explicación detallada del texto de señal de gesto general del gesto de comando de la grúa con la imagen de arriba:


1. "Preparación" (nota)


Estire el brazo y colóquelo por encima de la cabeza, estire los cinco dedos de forma natural y mantenga la palma hacia adelante (Imagen 1).


2. "Gancho principal"


Haz un puño natural con una mano, colócala sobre tu cabeza y toca ligeramente la parte superior de tu cabeza (Figura 2).


3. "Gancho auxiliar"


Con una mano cerrada en el puño, el antebrazo no se mueve hacia arriba, la otra mano se estira y la palma de la mano toca la articulación del codo de la mano delantera (Figura 3)


4. "Conectar"


Estire el antebrazo hacia un lado y hacia arriba, estire los cinco dedos de forma natural, por encima de los hombros, y gire alrededor de la muñeca (Figura 4).


5. "Enganche"


Estire el brazo hacia un lado, hacia adelante y hacia abajo, en un ángulo de aproximadamente 30 grados con el cuerpo, estire los cinco dedos de forma natural y gire con la muñeca como eje (Figura 5).


6. "Movimiento horizontal del gancho"


Estire el antebrazo hacia un lado y hacia arriba, junte los cinco dedos, con las palmas hacia afuera, y gire hacia abajo hasta la posición al nivel de los hombros en la dirección donde debe correr la carga (Figura 6).


7. "Gancho ligeramente levantado"


Estire el antebrazo hacia el frente y la parte superior, la palma de la mano esté más alta que el hombro y use la muñeca como eje para balancear repetidamente la palma hacia arriba (Figura 7).


8. "El anzuelo cae ligeramente"


Estire el brazo hacia el frente y hacia abajo, el ángulo entre el cuerpo y el cuerpo es de aproximadamente 30 grados, con la palma hacia abajo, con la muñeca como eje, mueva repetidamente la palma hacia abajo (Figura 8).


9. "El anzuelo se mueve ligeramente en horizontal"


Estire el antebrazo hacia un lado y hacia arriba de forma natural, junte los cinco dedos, con las palmas hacia afuera, y repita el lento movimiento horizontal hacia la dirección donde debe correr la carga (Figura 9).


10. "Rango de avance lento"


Los dos antebrazos se doblan y estiran hacia un lado, los cinco dedos se enderezan y las palmas de las manos quedan enfrentadas, y la distancia entre ellas es cercana a la distancia que debe recorrer la carga (Figura 10).


11. "Indicar rumbo de aterrizaje"


Estire los dedos para indicar dónde debe aterrizar la carga (Figura 11).


12. "Detente"


Coloque el antebrazo horizontalmente frente al pecho, estire los cinco dedos, con la palma hacia abajo, y balancee horizontalmente hacia un lado (Figura 12).


13. "Parada de emergencia"


Los dos antebrazos se colocan horizontalmente frente al pecho, los cinco dedos se estiran, las palmas de las manos miran hacia abajo y se balancean horizontalmente hacia los lados al mismo tiempo (Figura 13).


14. "Se acabó el trabajo"


Extiende los cinco dedos de ambas manos y crúzalos frente a la frente (Figura 14).

Cuando se utilizan equipos de elevación de gran escala, se requiere un comandante de señales para dirigir la operación.


La señal de trabajo es mejorar la eficiencia del trabajo y garantizar la finalización segura del trabajo. Por tanto, no se deben enviar señales ambiguas, engañosas o incomprensibles.
