Métodos de clasificación y selección de tambores de cable.

Métodos de clasificación y selección de tambores de cable.

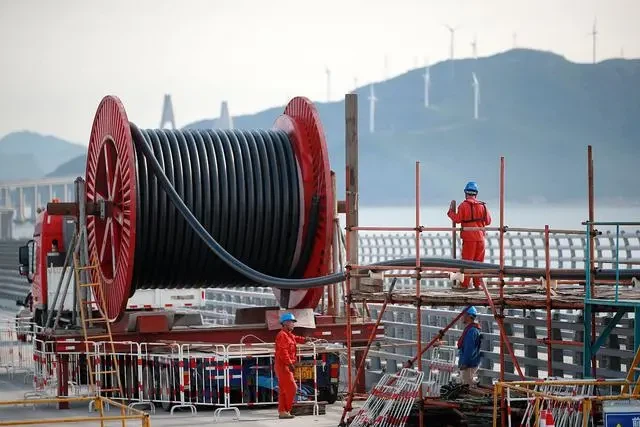

El carrete de cable es un dispositivo que se utiliza para enrollar y soltar cables. Es ampliamente utilizado en energía eléctrica, petróleo, industria química, portuaria, siderúrgica, minera y otras industrias. Los tambores de cable pueden proteger los cables contra daños y extender su vida útil, al mismo tiempo que garantizan el funcionamiento estable de los equipos y la seguridad del personal. Entonces, ¿cómo elegir el carrete de cable adecuado? Este artículo presentará el método de selección del tambor de cable a partir de los siguientes aspectos.





Clasificación de carretes de cable.



Los tambores de cable se pueden dividir en diferentes tipos según diferentes estándares. Los estándares de clasificación comunes son:



Forma de conducción: Según el modo de conducción, se puede dividir en dos categorías: no eléctrica y eléctrica. Los carretes de cable no eléctricos dependen principalmente de medios mecánicos como resortes, pesas o acoplamientos magnéticos para lograr el bobinado y liberación, y son adecuados para aplicaciones de tamaño pequeño, carrera pequeña y baja velocidad. Los carretes de cable eléctrico se basan principalmente en métodos eléctricos como motores, convertidores de frecuencia o dispositivos de histéresis para lograr el bobinado y liberación, y son adecuados para situaciones de gran tamaño, gran carrera y alta velocidad.



Posición del anillo colector del colector: Dependiendo de si el anillo colector del colector está instalado dentro o fuera del tambor, se puede dividir en dos tipos: tipo de anillo colector interno y tipo de anillo colector externo. El tambor de cable con anillo colector incorporado tiene las ventajas de una estructura compacta, resistente al polvo y al agua, y un fácil mantenimiento, pero tiene ciertos requisitos en cuanto al diámetro del tambor. El tambor de cable externo con anillo colector tiene las ventajas de una estructura simple y un diámetro de tambor ilimitado, pero tiene altos requisitos ambientales y requiere medidas de protección como una cubierta protectora o una caja a prueba de explosiones.



Material de enrollado: Dependiendo de si el material enrollado en el tambor es un cable o una manguera, se puede dividir en tambor de cable y tambor de manguera. Los carretes de cable se utilizan principalmente para transmitir energía o señales, y los carretes de manguera se utilizan principalmente para transmitir fluidos o gases.



Disposición de los cables: Dependiendo de si los cables en el tambor son de una o varias filas, se pueden dividir en dos tipos: axiales de una sola fila y axiales de varias filas. Una sola fila axial significa que solo hay una capa de cable en el tambor, lo cual es adecuado para cables planos o de tamaño pequeño. Multifila axial se refiere a múltiples capas de cables en el tambor, que es adecuado para cables redondos o de gran tamaño.





Factores de selección del tambor de cable



Al elegir un tambor de cable, es necesario considerar los siguientes factores:



Tipo y calibre de cable:Los diferentes tipos y calibres de cable afectarán el tamaño y los requisitos de potencia del tambor. Por ejemplo, los cables de mayor calibre pueden requerir tambores más grandes y una fuerza motriz más fuerte. Los cables planos sólo se pueden utilizar con tambores axiales de una hilera. Al seleccionar, se debe determinar el diámetro y ancho apropiados del tambor en función del cable real utilizado.



Longitud de bobinado:La longitud de bobinado se refiere a la longitud máxima de carrera que se puede acomodar en el tambor, lo que afecta el tamaño y los requisitos de potencia del tambor. Cuanto mayor sea la longitud, mayores serán los requisitos de diámetro y ancho del tambor, y mayores serán los requisitos de fuerza motriz. Al seleccionar, se debe determinar el tamaño del tambor y el método de conducción adecuados en función de la longitud de carrera real utilizada.



Velocidad de movimiento del equipo:La velocidad de movimiento del equipo se refiere a la velocidad de movimiento del equipo al enrollar y soltar los cables, lo que afecta la sincronización del tambor del cable y la potencia del motor. Cuanto más rápida sea la velocidad, mayores serán los requisitos de sincronización para el tambor de cable y mayores serán los requisitos de potencia del motor. Al seleccionar, se debe determinar el método de control síncrono apropiado y la potencia del motor en función de la velocidad de movimiento real.



Entorno de uso:El entorno de uso se refiere a la temperatura, humedad, polvo, corrosión y otras condiciones en las que se encuentra el tambor de cable, lo que afecta el nivel de protección y la durabilidad del tambor de cable. Cuanto más duro sea el entorno, mayores serán los requisitos de nivel de protección para el tambor del cable y mayores serán los requisitos de durabilidad de los materiales y procesos. Al seleccionar, se debe determinar el nivel de protección adecuado y la tecnología del material en función de las condiciones ambientales reales de uso.



Economía y mantenimiento:La economía y el mantenimiento se refieren al costo y la dificultad de mantenimiento del tambor de cable durante su uso, lo que afecta el retorno de la inversión y la vida útil del tambor de cable. Un tambor de cable eficiente, duradero y fácil de mantener no solo mejora la eficiencia del trabajo, sino que también reduce los costos operativos y extiende la vida útil. La selección debe basarse en el presupuesto de costos reales y las capacidades de mantenimiento para determinar la economía y el mantenimiento apropiados.



Requerimientos de seguridad:Los requisitos de seguridad se refieren a las regulaciones y estándares relevantes que los tambores de cable deben cumplir durante su uso, lo que afecta el diseño y la certificación de los tambores de cable. Si el equipo se utiliza en entornos peligrosos, como las industrias petrolera, química y otras, entonces debe elegir un tambor de cable con rendimiento a prueba de explosiones y aprobar la certificación correspondiente. La selección debe basarse en los requisitos de seguridad del uso real para determinar el diseño y la certificación adecuados.



En definitiva, el carrete de cable es un dispositivo práctico que puede mejorar la eficiencia y seguridad en el uso del cable. Al seleccionar un tambor de cable, es necesario considerar exhaustivamente factores como el tipo y las especificaciones del cable, la longitud de bobinado, la velocidad de movimiento del equipo, el entorno de uso, los requisitos de seguridad, la economía y el mantenimiento para seleccionar el tipo y los parámetros de tambor de cable apropiados.
